齿链式横向输瓶机说明书
齿链式横向输瓶机，主要是装置在退火炉前的一输瓶设备。齿链式横向输瓶机是用齿形链带作为输送带，各种宽度都有，最常用的是125齿链带，150齿链带，200齿链带，齿链带输瓶机具有不走偏斜，不丢速打滑，同步性能好，运行平稳，调速范围大，使用寿命长，无有维修量。本厂所产的齿链式横向输瓶机，左右式均可运用，无有左右机之分。
输瓶产品高度（mmv） 65—350
输送产品直径（mm） ø60--ø130
输送量（个/分） 15—150
输送速度（mc/min） 2.75—18
齿链带上平面距地平面高度（mm） 750—1050
齿链带宽度 150
电机型号 Y802L—4 0.75KW 1390mp
减速比 1：6 X 1/57
外形尺寸（长X宽X高）mm 3410 X 500 X 750--1050
一、用途与性能
在玻璃制品生产中，用作退火炉、推瓶机玻璃制品的横向输送，本机采用了齿链带，在运转中平稳、可靠、寿命长，各部调整简单、方便。
产品高度：60-350毫米； 产品直径：ø60-350毫米。
送产品量：15-150个/分； 输送速度：I速：2.75-11米/分
II速：4.25-17米/分
齿链带离地高度：850-1100毫米
齿链带宽度：150毫米
二、原理与结构：
由1.5千瓦电动机9—摩擦式无级变速器21—1:20蜗轮蜗杆减速机20---11牙链轮19--33牙链轮8---主动齿辊17—齿链带6做平行运动，达到输送产品目的。全部结构均在机架、滑道上运动或固定。
三、安装、使用、保养：
地平面可与其它配套设备平行，与制瓶机延长输送架最佳角度在80-100度范围内配套、根据退火炉入口网带上平面高度、调节高度螺栓5、大过度板16、搭在炉头轴网带弧线上，再调齿链带6、大过度板16、退火炉网同一水平面上。在退火炉轴架上钻孔攻丝、固定联接板14。调整延长杆2、至小过桥板13和制瓶机延长输送架间隙35毫米。调节涨紧座7、使齿链带6、松紧适宜。调整减速机位置，使套筒滚子链条松紧适宜。打开减速机注油孔7、润滑油加至正常位置。接通380伏三相交流电源、先启动开关、无异常现象时再行启动电动机。调节调速柄11低速运转30分-60分钟，停车检查各部位，启动运转调至使用速度。用17牙小链输更换11牙小链输、速度能高至17米。停车时不可调整调速手柄11，防止损伤机件。角钢15与大过度板16互换位置后，可改变推瓶方向。
生产中随时调节各部、保持最佳状态。减速机油位要正常。黄油嘴每240小时注润滑脂一次。主轴承18每1000小时注润滑脂一次。其它部位随时润滑。
LHX双向齿链输送机
【产品性能】本机在玻璃制品生产线上，位于推瓶机与退火炉之间，用于退火炉前玻璃制品的横向输送，与推瓶机配合将
两台制瓶机生产的玻璃制品及时，稳定的送往退火炉。该机采用齿形链式输送带，要求稳定，不跑偏，不打滑，使用寿命长
等特点，而且使用维修方便，有明显的节能效果
【技术参数】
1，用变频调速电机和齿链式输送带，结构先进合理，性能可靠，具有调速范围大，传动平稳，不跑偏，不打滑等。
2，输送带宽度：200毫米。（输送带宽度可以定做）
3,适应玻璃制品直径：小于等于110毫米
4，输送带速度：1.33-19.33毫米
5，输送带距离地面的高度：900-1100毫米
6，双向输送带的长度，三组机2600毫米，二组机的3200毫米

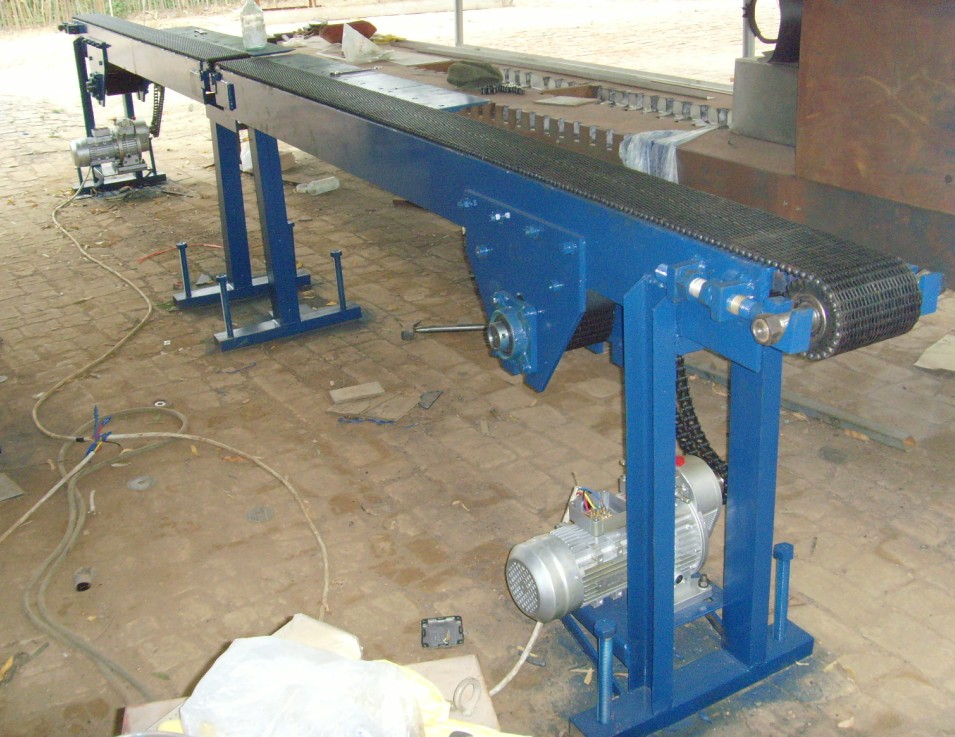

齿链式输瓶机结构是由齿链带，过渡板，大架，链条和链轮，张紧装置和底脚组成。输瓶机的输送形式很多，请您参考
以下这几种输瓶机，哪种款式最适合您，如果您有特殊的需要或构思，请联系我们的技术人员：祁工 电话：0534-5535628
手机：13210447625 传真：0534-5532182 QQ：1907106451 官方网
站：http://www.njydbljx.com
齿链式横向输瓶机，主要是装置在退火炉前的一输瓶设备。明显优点是采用了美国艾莫哈公司的变节距的扁轴齿链带。齿链输送传动是九十年代中国的换代产品，它具有不走偏斜，不丢速打滑，同步性能好，运行平稳，调速范围大，使用寿命长，无有维修量。本厂所产的齿链式横向输瓶机，左右式均可运用，无有左右机之分。
输瓶产品高度（mmv） 65—350
输送产品直径（mm） ø60--ø130
输送量（个/分） 15—150
输送速度（mc/min） 2.75—18
齿链带上平面距地平面高度（mm） 750—1050
齿链带宽度 125
电机型号 Y802L—4 0.75KW 1390mp
减速比 1：6 X 1/57
外形尺寸（长X宽X高）mm 3410 X 500 X 750--1050
一、 用途与性能
在玻璃制品生产中，用作退火炉、推瓶机玻璃制品的横向输送，本机采用了齿链带，在运转中平稳、可靠、寿命长，各部调整简单、方便。
产品高度：60-350毫米； 产品直径：ø60-350毫米。
送产品量：15-150个/分； 输送速度：I速：2.75-11米/分
II速：4.25-17米/分
齿链带离地高度：850-1100毫米
齿链带宽度：125毫米
二、 原理与结构：
由1.5千瓦电动机9—摩擦式无级变速器21—1:20蜗轮蜗杆减速机20---11牙链轮19--33牙链轮8---主动齿辊17—齿链带6做平行运动，达到输送产品目的。全部结构均在机架、滑道上运动或固定。
三、按装、使用、保养：
地平面可与其它配套设备平行，与制瓶机延长输送架最佳角度在80-100度范围内配套、根据退火退入口网带上平面高度、调节高度螺栓5、大过度板16、搭在炉头轴网带弧线上，再调齿链带6、大过度板16、退火炉网同一水平面上。在退火炉轴架上钻孔攻丝、固定联接板14。调整延长杆2、至小过桥板13和制瓶机延长输送架间隙35毫米。调节涨紧座7、使齿链带6、松紧适宜。调整减速机位置，使套筒滚子链条松紧适宜。打开减速机注油孔7、润滑油加至正常位置。接通380伏三相交流电源、先启动开关、无异常现象时再行启动电动机。调节调速柄11低速运转30分-60分钟，停车检查各部位，启动运转调至使用速度。用17牙小链输更换11牙小链输、速度能高至17米。停车时不可调整调速手柄11，防止损伤机件。角钢15与大过度板16互换位置后，可改变推瓶方向。
生产中随时调节各部、保持最佳状态。减速机油位要正常。黄油嘴每240小时注润滑脂一次。主轴承18每1000小时注润滑脂一次。其它部位随时润滑
